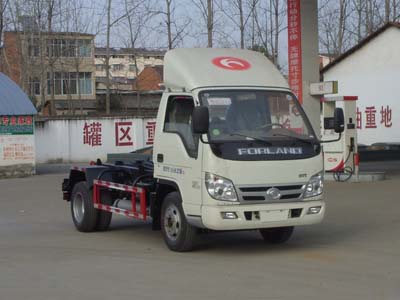

程力专汽福田时代钩臂垃圾车(国五)上市

发布时间:2016/4/28 9:44:49 阅读次数:

                                        CLW5040ZXXB5型车厢可卸式垃圾车



【主要技术参数】

产品商标

程力威牌

公告批次

282

产品名称

车厢可卸式垃圾车

产品型号

CLW5040ZXXB5型车厢可卸式垃圾车

总质量(Kg)

4395

罐体容积(m3)



额定载质量(Kg)

1855

外形尺寸(mm)

4800×1870×2120,2540

整备质量(Kg)

2410

驾驶室准乘人数()

2

接近角/离去角(°)

23/28

前悬/后悬(mm)

1100/850

轴数

2

轴距(mm)

2850

轴荷(Kg)

1670/2725

最高车速(Km/h)

105

其它

备注:1、选装不带导流罩时整车高度为(mm):21202、防护材料:Q235A碳钢,连接方式:左右侧面防护与副梁均采用焊接连接,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):120×50,后部防护离地高度(mm):4103ABS系统控制器型号是CM4YL(4通道4轮单独控制),ABS系统控制器生产企业是广州科密汽车电子控制技术股份有限公司。4、文字喷涂位置和车辆颜色可变化。5、发动机与油耗值对应关系(L/km):4A2-88C50/11.55

【底盘技术参数】

底盘型号

BJ1046V9JB5-F1

底盘名称

载货汽车底盘

商标名称

福田牌

生产企业

北汽福田汽车股份有限公司

外形尺寸(mm)

5370×1860×2110

轮胎数

6

接近角/离去角(°)

23/18

轮胎规格

6.50-16LT,6.50R16LT

钢板弹簧片数

7/7+5

前轮距(mm)

1415

燃料种类

柴油

后轮距(mm)

1435

排放标准

GB17691-2005Ⅴ,GB3847-2005

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

4A2-88C50

D19TCIE1

安徽全柴动力股份有限公司

昆明云内动力股份有限公司

2270

1912

65

75



福田时代领航拉臂垃圾车:该车又称福田时代拉臂垃圾车、福田时代钩臂垃圾车、福田时代车厢可卸式垃圾车,专用部分主要由液压系统和操作系统组成,垃圾箱可自吊上放下,可自行倾倒垃圾,上下一次工作循环时间≤60S。该车主要特点是一车能配多个垃圾箱,实现了一车与多个垃圾箱联合作业,循环运输,充分提高了车辆的运输能力。该车广泛用于城镇居民生活区、工业区、商业区、学校、公园、风景区等场所的垃圾收集、清运。

二、 主要技术特点及产品描述

1、采用中国名牌产品福田时代领航底盘,1800车身,前翻驾驶室,全柴95马力国四发动机,5档变速箱,7.00-16尼龙胎,170mm大梁,5吨后桥,气刹,带暖风、动力转向。

2、专用部分采用行业领先技术,独特高强度结构,承载能力大;大举升力的拉臂架,通过拉臂架的液压翻转实现箱体装卸倾倒垃圾,一车多箱循环使用;垃圾箱滚轮导向,箱体装卸轻便;运动互锁,安全可靠;控制按钮与操作杆采用人性化设计,操作顺畅灵活;液压系统集成化设计,减少了系统的零部件数量,提高了系统的可靠性。

3、全封闭框架结构垃圾箱,箱体采用武钢产国标优质碳钢板制造,保证刚度、强度及耐腐蚀性能。垃圾箱容积5立方米,边3底4(边板3mm,底板4mm),骨架为方钢结构,美观、大方、结实、耐用。车厢顶部封闭,不可开启。后门全封闭设计。为了提高使用寿命,对箱体进行了防锈处理,并喷涂防锈底漆+金属面漆,工艺流程一底二面三成型。箱体两侧及后门张贴反光膜片,提高夜间安全系数。

4、配装有箱体锁紧装置,有效确保箱体在车辆行驶过程中不会抖动。倾倒垃圾时钩臂架锁紧装置处于锁紧状态,装卸箱体时举升架锁紧装置处于松开状态。提升钩采用高强度耐磨钢特殊材料制成,不生锈。

5、液压系统:采用行业知名液压油缸、单向阀;液压管采用武汉液压件厂生产的耐压胶管;厢体举升油缸为双顶二级油缸。系统设计结构简单,卸料快捷、安全、干净。

6、箱体与车架由付大梁连接,靠翻转轴、双顶油缸支架,付大梁两侧防护板锁紧及限位,保证了车辆行驶过程中的安全,且保证开闭灵活。

三、主要特点

该型车的改装部分,在设计上突出了多功能和人性化理念,尽量减轻环卫工人的劳动强度,有效避免二次污染;在制作上选用的原材料、配套件都是国内同行业中的优质产品;对制作工艺进行严格把关;在安全性能上,该车在试制和检验阶段对环保、灯光、制动、轴荷分配、侧撞击等项都进行了严格的检测,符合国家法规要求。
