搅拌车搅拌筒的装料和卸料机构

发布时间:2014/6/16 9:57:50 阅读次数:


搅拌车搅拌筒的装料和卸料机构

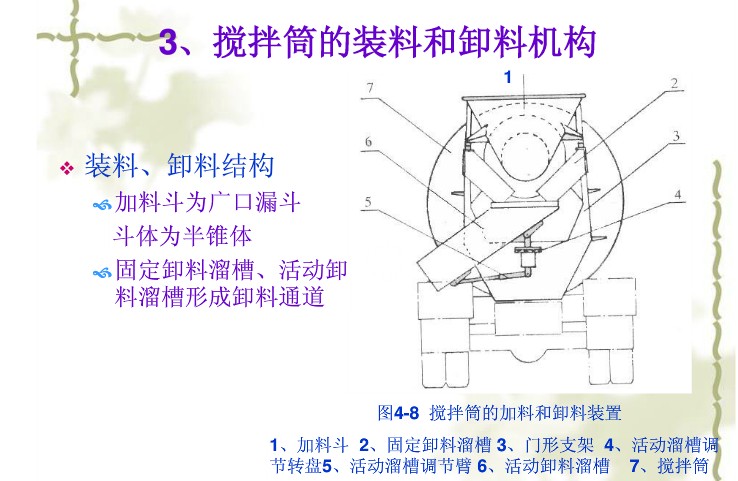

   搅拌车搅拌筒的装料和卸料机构是辅佐搅拌车搅拌筒工作的重要部分,结构构成,进料斗为一广口淞斗,斗体犹如一个从轴向剖开的一半锥体,出料孔在平面斗壁一侧,并朝向搅拌车搅拌筒口与进料口贴合.整个进料斗设备在门形支架上。在进料斗1两边,V形设置两片断面为弧形的固定出料溜槽2,它们别离固定在两边的门架上其上端包围着搅拌车搅拌筒出料口,下端向中间挨近,对着摇晃出料溜槽60’
摇晃出料溜槽通过丝杠式弹性臂5和调度转盘4斜置在轿车尾部的机架上。调度转盘使摇晃出料溜槽在水平面内作180的扇形翻滚,丝杠式弹性臂可使摇晃出料溜槽在垂直平面内作必定视点的仰伏,然后使出料溜槽习气不一样的出料方位,并加以确定。2结构功用分析
搅拌车搅拌筒的出料安排需要对工作范围内的混凝土有流转的出料功用,一般有插人式溜槽出料、筒底敞开式出料、搅拌车搅拌筒反转出料和搅拌车搅拌筒倾翻出料等多种结构方式,一般皆需联络搅拌车搅拌筒的工作原理而定。对于搅拌运送车的搅拌车搅拌筒还要思考出料结构部位与跋涉底盘的工作联系。·如今搅拌运送车常用的斜置梨形搅拌车搅拌筒都选用反转出料,筒口设溜槽协作的出料结构最简略,不需要附加任何驱动和操作安排,出料功用只取决于搅拌车搅拌筒内格外规划的螺旋叶片。需要摇晃出料溜槽在水平方向能旋转180,以习气不一样的出料方位,在垂直方向应能调度其与水平方向的倾斜角,以习气不一样的出料高度。别的应设置锁紧安排,在搅拌运送车跋涉时应能将出料溜槽固定、锁紧。
(1)大都进料斗与摇晃出料溜槽均加有耐磨衬板,一些出产企业选用聚氯乙烯制造进料斗。
(2)在摇晃出料溜槽上包上大面矶的耐磨保护层,这样既能延伸使用寿命.又简略更换。
(3)在摇晃出料溜槽中增加出料振动器,借以保证在出料和装载特种水泥时有极好的物料流动性。
(4)设有聚醋材料制造的。超轻”型的扩展出料斜槽,
(5)进料漏斗具有抛跳作用,将进人进料斗的搅拌料抛射到筒体开端的几个搅拌螺距的搅拌鼓内,以防止搅拌料堆集在鼓口,借以前进人料速度。
(6)在摇晃出料溜槽上加装一种格外设备,可以将运送车用作泥浆运送车,即在摇晃出料溜槽内加上一个泥浆筛后,便可将过大的颗粒和杂质筛出去。
